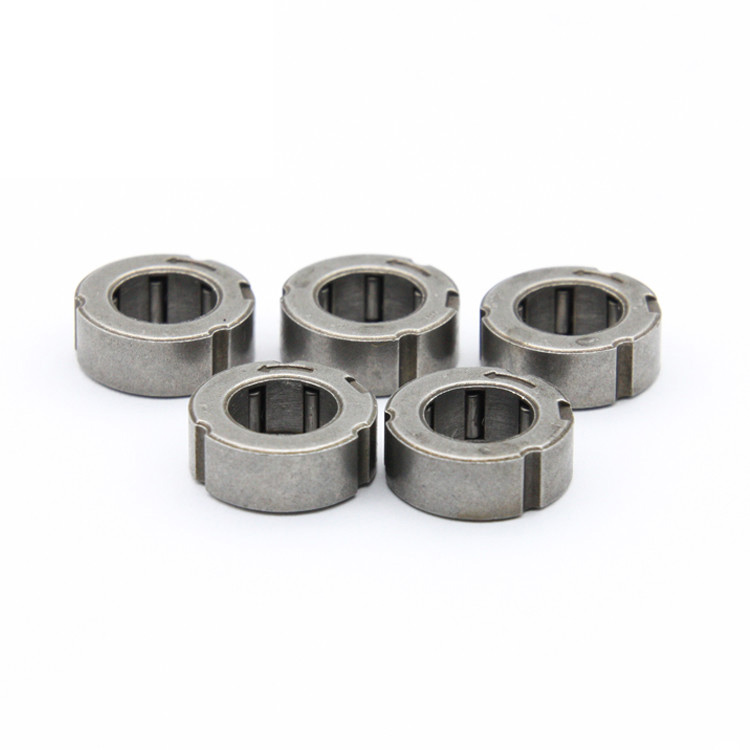

HF系列單向滾針軸承是一種常見的機械傳動元件，廣泛用于各種工業和機械應用中。它們的設計旨在允許軸向一方向的旋轉，而在另一方向上提供阻力或完全阻止旋轉。
這些軸承通常由外圈、內圈和滾針組成。其結構設計簡單，采用滾針作為滾動元件，通過滾動摩擦來實現單向運動控制。當軸向力作用于特定方向時，滾動元件嵌入并轉動，從而允許軸向運動。而在反向方向上，滾動元件則被設計成無法轉動或提供極高的摩擦阻力，有效防止不希望的旋轉。
HF系列單向滾針軸承具有良好的耐用性和可靠性，能夠承受高載荷和高速度。它們被廣泛應用于各種機械系統中，如傳送設備、自行車變速器、汽車傳動系統等。
總的來說，HF系列單向滾針軸承通過其簡單但高效的設計，為各種工業應用提供了重要的優勢和便利，成為現代機械系統中不可或缺的一部分。

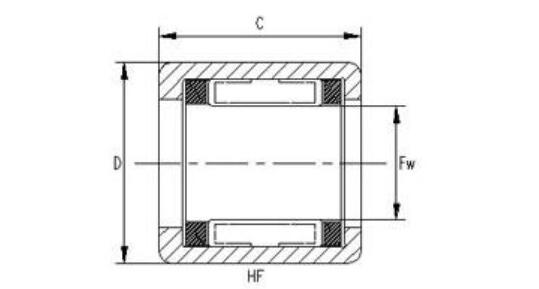

Dimensions and Capacities
| Shaft Dia. | Bearing Designation | Mass | Dimensions | Permissible Torque | Limiting Speed | ||||
| Fw | D | C | Rotating Shaft Min-1 | Rotating Outer Ring Min-1 | |||||
| mm | Plastic Springs | Steel Springs | g | mm | Nm | rpm | rpm | ||
| 3 | HF0306KF | 0.9 | 3 | 6.5 | 6 | 0.2 | 36000 | 7000 | |
| 4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0.34 | 34000 | 8000 |
| HF0406KFR | -- | 1 | 4 | 8 | 6 | 0.1 | 34000 | 8000 | |
| 6 | HF0608KF | 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | |
| HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | |
| HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | |
| HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | ||

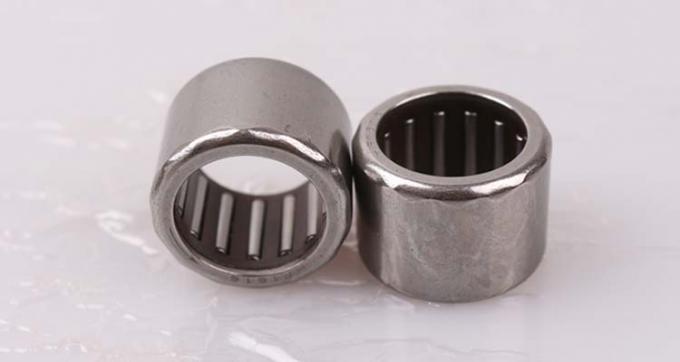

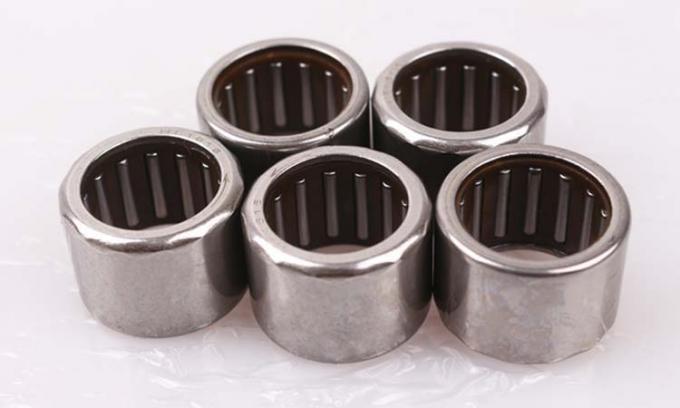

| 8 | HF0812KF | HF0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 |
| HF0812KFR | HF0812R | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | |
| -- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | |

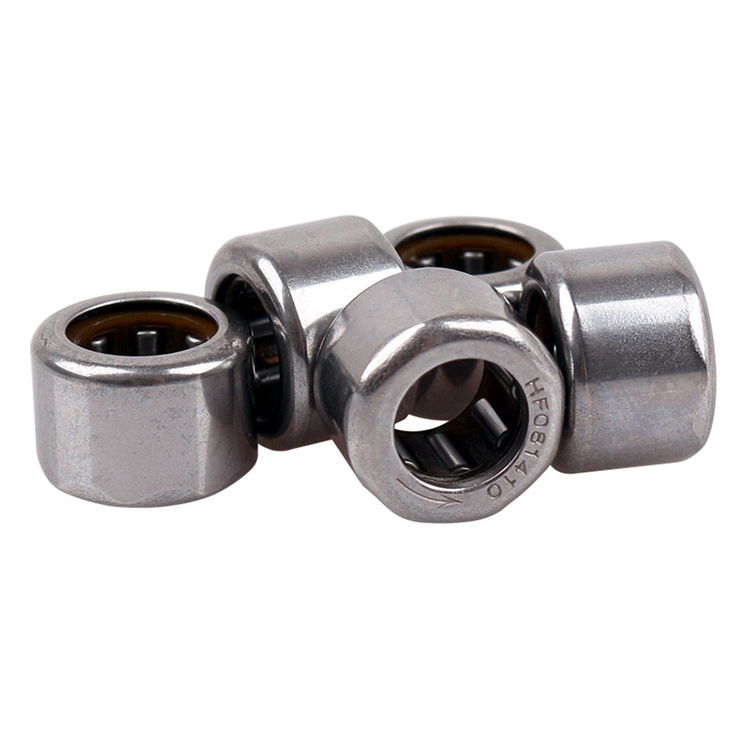

| -- | HF081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | |
| -- | HF081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | |
| -- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | |
| 10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 |
| HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 1.5 | 14000 | 11000 | |
| 12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 |
| 14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 |
| 16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 |
| 18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 |
| 20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 |
| 25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 |
| 30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 |
| 35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 |
